Trong các hệ thống hơi công nghiệp hiện đại, việc duy trì hiệu suất truyền nhiệt và bảo vệ thiết bị luôn là ưu tiên hàng đầu. Một trong những thiết bị đóng vai trò then chốt nhưng lại ít được nhiều người quan tâm chính là bẫy hơi. Nếu bạn đang thắc mắc “Bẫy hơi là gì”, thì bài viết này từ Tuấn Hưng Phát Valve sẽ cung cấp cho bạn cái nhìn tổng quan, từ khái niệm, cấu tạo đến nguyên lý hoạt động, giúp bạn hiểu rõ vai trò quan trọng của thiết bị này trong hệ thống hơi.

1. Bẫy hơi là gì?

Bẫy hơi là gì? Nói một cách đơn giản, bẫy hơi là thiết bị dùng để tách nước ngưng ra khỏi đường ống hơi, đồng thời ngăn không cho hơi thoát ra ngoài. Nhờ thiết bị này, hệ thống hơi luôn duy trì được hiệu suất truyền nhiệt tối ưu, giảm thất thoát năng lượng và bảo vệ các thiết bị sử dụng hơi như nồi hơi, thiết bị trao đổi nhiệt, hoặc các máy móc công nghiệp.

Nếu không có bẫy hơi, nước ngưng sẽ tích tụ trong đường ống, gây ra hiện tượng gây va đập hơi (water hammer), ăn mòn đường ống, giảm tuổi thọ thiết bị và làm tăng chi phí vận hành. Chính vì vậy, bẫy hơi đóng vai trò quan trọng trong mọi hệ thống hơi công nghiệp.

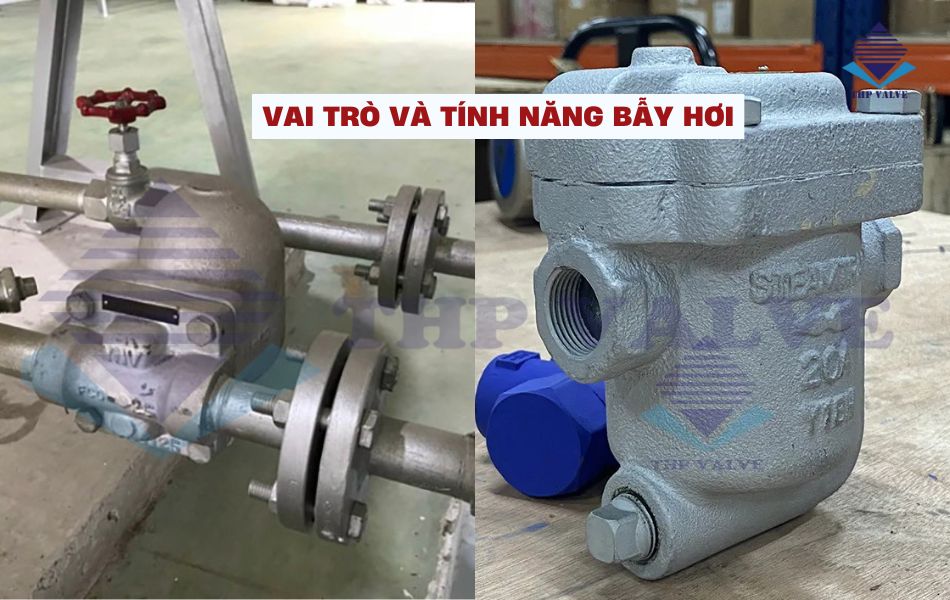

2. Vai trò quan trọng của bẫy hơi

Trước khi tìm hiểu về cấu tạo và nguyên lý hoạt động, hãy điểm qua những vai trò chính của bẫy hơi:

1. Loại bỏ nước ngưng: Ngăn nước ngưng tích tụ trong đường ống, giúp hơi luôn khô và đạt nhiệt độ mong muốn.


2. Bảo vệ thiết bị: Hạn chế hiện tượng va đập hơi và ăn mòn đường ống.


3. Tiết kiệm năng lượng: Ngăn thất thoát hơi, giảm chi phí nhiên liệu.


4. Tối ưu hiệu suất truyền nhiệt: Giúp hệ thống trao đổi nhiệt hoạt động hiệu quả hơn.



Như vậy, việc lựa chọn và lắp đặt đúng loại bẫy hơi là yếu tố quyết định hiệu suất của cả hệ thống.

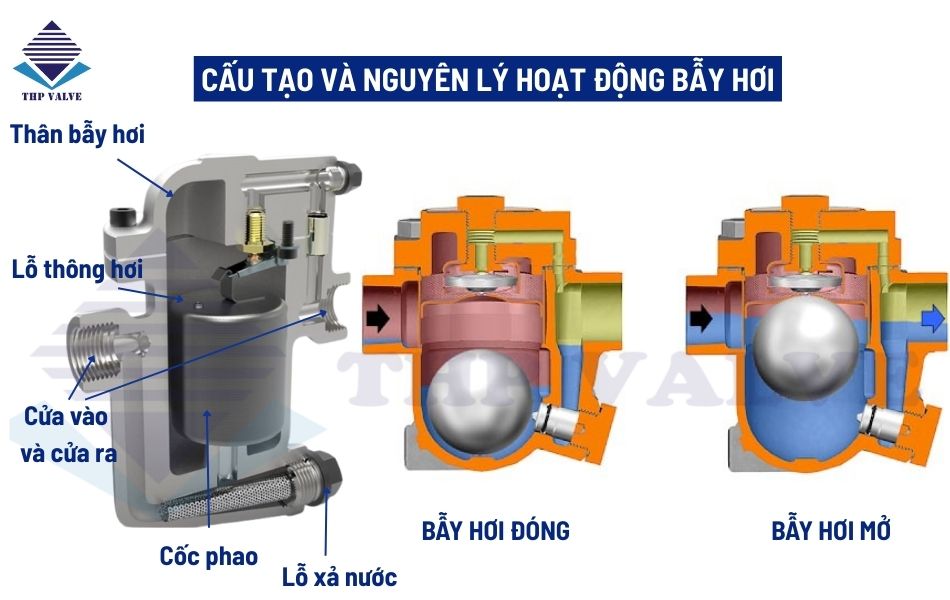

3. Cấu tạo của bẫy hơi

Bẫy hơi có nhiều loại khác nhau, nhưng về cơ bản đều bao gồm các bộ phận sau:

3.1. Vỏ bẫy

Vỏ bẫy thường được chế tạo từ thép, gang hoặc inox chịu áp lực cao. Vỏ bẫy có nhiệm vụ bảo vệ các bộ phận bên trong và chịu được áp suất hơi cao.

3.2. Bộ phận tách nước ngưng

Tùy loại bẫy hơi, bộ phận này có thể là:

• Phao (trong bẫy kiểu phao)


• Van nhiệt (trong bẫy nhiệt động)


• Van cơ học (trong bẫy cơ)



Bộ phận này chịu trách nhiệm mở ra khi nước ngưng tích tụ và đóng lại khi hơi đi qua, đảm bảo hơi không thoát ra ngoài.

3.3. Ống nối và lỗ xả

Ống nối giúp dẫn nước ngưng từ thiết bị đến bẫy, còn lỗ xả nước ngưng giúp loại bỏ nước ngưng ra khỏi hệ thống.

3.4. Bộ lọc và van an toàn (tùy loại)

Một số bẫy hơi hiện đại được tích hợp bộ lọc để ngăn cặn bẩn và van an toàn để bảo vệ áp suất, tăng tuổi thọ thiết bị.

4. Nguyên lý hoạt động của bẫy hơi

Nguyên lý hoạt động của bẫy hơi dựa trên việc khác biệt về nhiệt độ, áp suất hoặc mức chất lỏng. Cụ thể:

4.1. Bẫy hơi kiểu phao (Mechanical Trap)

• Nguyên lý: Sử dụng một phao nổi trong buồng chứa nước ngưng. Khi nước ngưng tích tụ, phao nổi lên và mở van, xả nước ra ngoài. Khi nước ngưng giảm, van đóng lại, ngăn hơi thoát ra.


• Ưu điểm: Hoạt động ổn định, chịu được áp suất cao, dễ bảo trì.


• Ứng dụng: Hệ thống hơi nồi hơi, trao đổi nhiệt công nghiệp.



4.2. Bẫy hơi kiểu nhiệt động (Thermodynamic Trap)

• Nguyên lý: Dựa trên sự khác biệt áp suất giữa hơi và nước ngưng. Khi nước ngưng đi vào bẫy, van mở để xả nước. Khi hơi đi vào, van đóng nhờ áp suất cao.


• Ưu điểm: Cấu tạo đơn giản, bền bỉ, ít hỏng hóc.


• Ứng dụng: Đường ống hơi nhỏ, nơi có áp suất dao động.



4.3. Bẫy hơi kiểu nhiệt (Thermostatic Trap)

• Nguyên lý: Dựa vào sự co giãn của chất lỏng hoặc chất khí nhạy nhiệt. Khi nhiệt độ giảm (nước ngưng lạnh), van mở; khi nhiệt độ tăng (hơi nóng), van đóng.


• Ưu điểm: Điều tiết xả nước ngưng rất chính xác.


• Ứng dụng: Hệ thống hơi công nghiệp đòi hỏi kiểm soát nhiệt độ chặt chẽ.

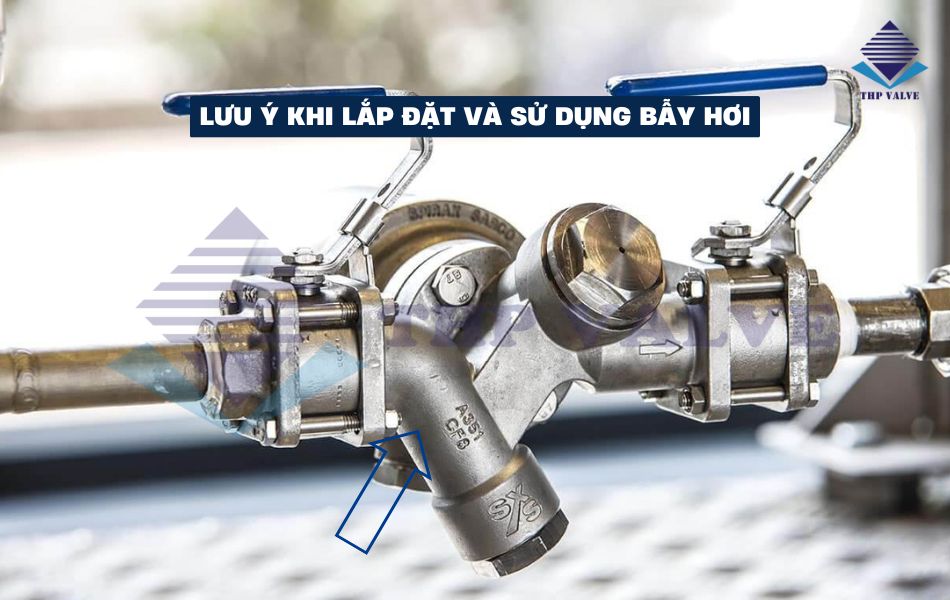

5. Các yếu tố cần lưu ý khi sử dụng bẫy hơi

Để bẫy hơi hoạt động hiệu quả, bạn cần chú ý:

1. Chọn loại bẫy phù hợp: Không phải loại bẫy nào cũng phù hợp với áp suất và lưu lượng hơi.


2. Lắp đặt đúng kỹ thuật: Lắp đúng chiều, độ dốc đường ống và vị trí xả nước.


3. Bảo trì định kỳ: Vệ sinh, kiểm tra van, thay thế các bộ phận hao mòn.


4. Kiểm soát áp suất và nhiệt độ: Đảm bảo bẫy hoạt động trong giới hạn thiết kế.



Nếu thực hiện đúng các yếu tố trên, bẫy hơi sẽ giúp hệ thống hơi hoạt động hiệu quả, ổn định và tiết kiệm năng lượng đáng kể.

6. Lợi ích khi sử dụng bẫy hơi đúng cách

Việc sử dụng bẫy hơi không chỉ giúp hệ thống hoạt động ổn định mà còn mang lại nhiều lợi ích khác:

• Tiết kiệm nhiên liệu và chi phí vận hành


• Tăng tuổi thọ thiết bị


• Giảm sự cố do nước ngưng gây ra


• Tăng hiệu suất truyền nhiệt



Các doanh nghiệp sử dụng bẫy hơi chất lượng cao, điển hình như các sản phẩm từ Tuấn Hưng Phát Valve, sẽ nhận thấy rõ rệt hiệu quả kinh tế và kỹ thuật.

Kết luận

Qua bài viết này, bạn đã hiểu rõ bẫy hơi là gì, cấu tạo, nguyên lý hoạt động và vai trò quan trọng của nó trong hệ thống hơi công nghiệp. Việc chọn lựa và lắp đặt bẫy hơi đúng loại sẽ giúp tối ưu hiệu suất, tiết kiệm năng lượng và bảo vệ thiết bị.Đối với những doanh nghiệp quan tâm đến chất lượng bẫy hơi, Tuấn Hưng Phát Valve cung cấp các sản phẩm chất lượng cao, đảm bảo hiệu suất và tuổi thọ của hệ thống hơi, là lựa chọn tin cậy cho mọi nhà máy, xí nghiệp công nghiệp.
