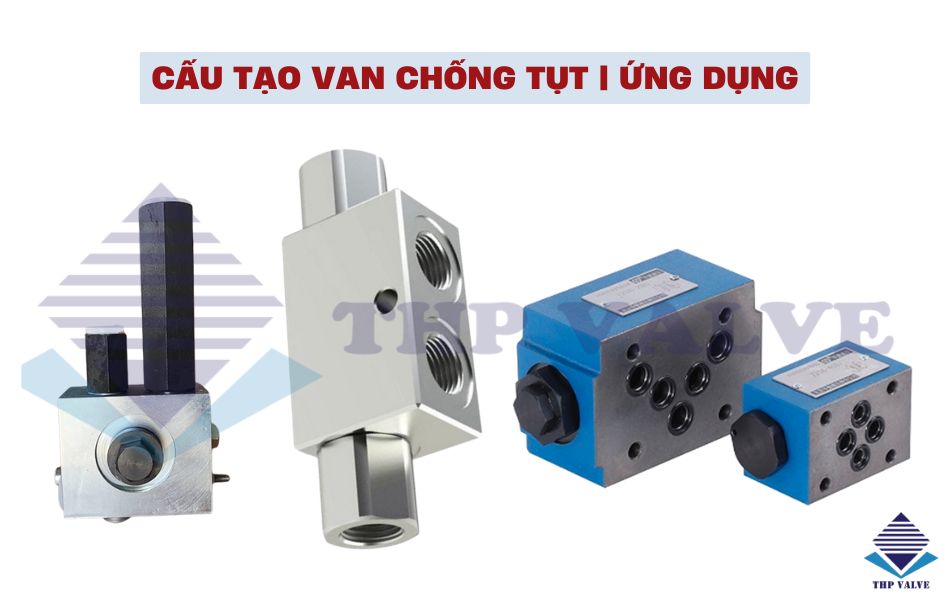

Cấu tạo van chống tụt & Nguyên lý hoạt động chi tiết

Van chống tụt là thiết bị an toàn không thể thiếu trong hầu hết các hệ thống thủy lực, có nhiệm vụ ngăn chặn hiện tượng xi lanh bị trôi, tụt áp đột ngột dưới tác động của tải trọng. Sự cố này không chỉ gây hư hỏng máy móc mà còn tiềm ẩn rủi ro rất lớn cho người vận hành.

Vậy cấu tạo van chống tụt có gì đặc biệt để thực hiện được chức năng quan trọng này? Nguyên lý hoạt động của nó ra sao? Đâu là những ứng dụng phổ biến và làm thế nào để chọn mua sản phẩm chính xác nhất? Hãy cùng Tuấn Hưng Phát Valve tìm hiểu chi tiết ngay trong bài viết dưới đây!

Van chống tụt là gì?

Van chống tụt, hay còn được biết đến với nhiều tên gọi khác như van chống lún, van chống rơi, van khóa xi lanh, có tên kỹ thuật tiếng Anh là Pilot Operated Check Valve.

Về bản chất, đây là một loại van một chiều được nâng cấp bằng cách tích hợp thêm một cơ cấu điều khiển bằng áp suất thủy lực (gọi là tín hiệu "pilot").

Chức năng cốt lõi của nó là "khóa cứng" cơ cấu chấp hành (thường là xi lanh thủy lực) tại một vị trí bất kỳ, chống lại lực tác động của tải trọng bên ngoài. Nó cho phép dòng dầu đi vào xi lanh một cách tự do nhưng sẽ khóa chặt đường dầu đi ra, chỉ cho phép dầu thoát ra khi có tín hiệu điều khiển.

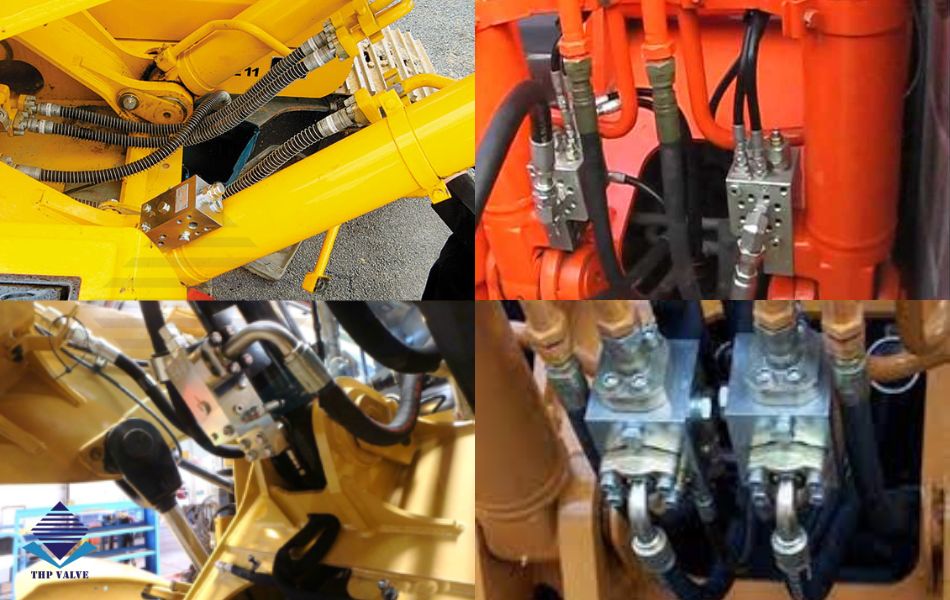

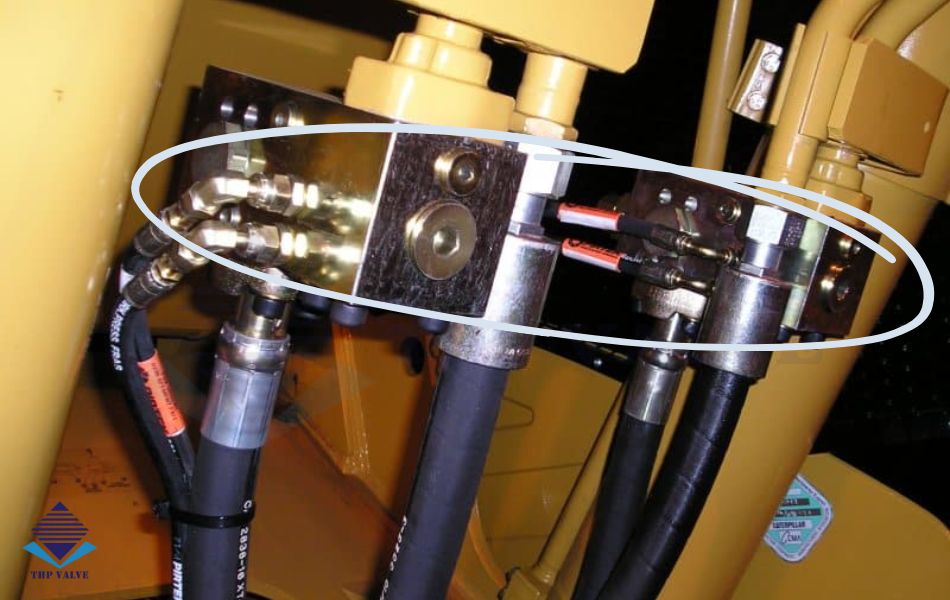

Để đạt hiệu quả tối ưu, van chống tụt thường được lắp đặt trực tiếp trên thân xi lanh hoặc càng gần xi lanh càng tốt.

Ưu điểm vượt trội của van chống tụt

Sự phổ biến của van chống lún đến từ những lợi ích thiết thực mà nó mang lại:

• An toàn tuyệt đối: Đây là ưu điểm lớn nhất. Van giúp giữ tải ổn định, ngăn chặn sự cố rơi tự do của xi lanh, bảo vệ an toàn cho con người và các thiết bị xung quanh.
• Phản hồi nhanh & chính xác: Van hoạt động gần như ngay lập tức khi áp suất cấp vào xi lanh bị ngắt, đảm bảo việc khóa tải được thực hiện kịp thời, không có độ trễ.
• Bền bỉ & Đa dạng: Với cấu trúc được làm từ thép chịu lực, van có thể hoạt động ổn định trong môi trường áp suất cao, chống va đập tốt. Thị trường cũng có nhiều mẫu mã, kích thước để phù hợp với các hệ thống khác nhau.
• Thiết kế nhỏ gọn: Đa số các loại van chống tụt đều có thiết kế nhỏ gọn, giúp việc lắp đặt và tích hợp vào các cụm máy trở nên dễ dàng, đặc biệt ở những vị trí có không gian hạn chế.

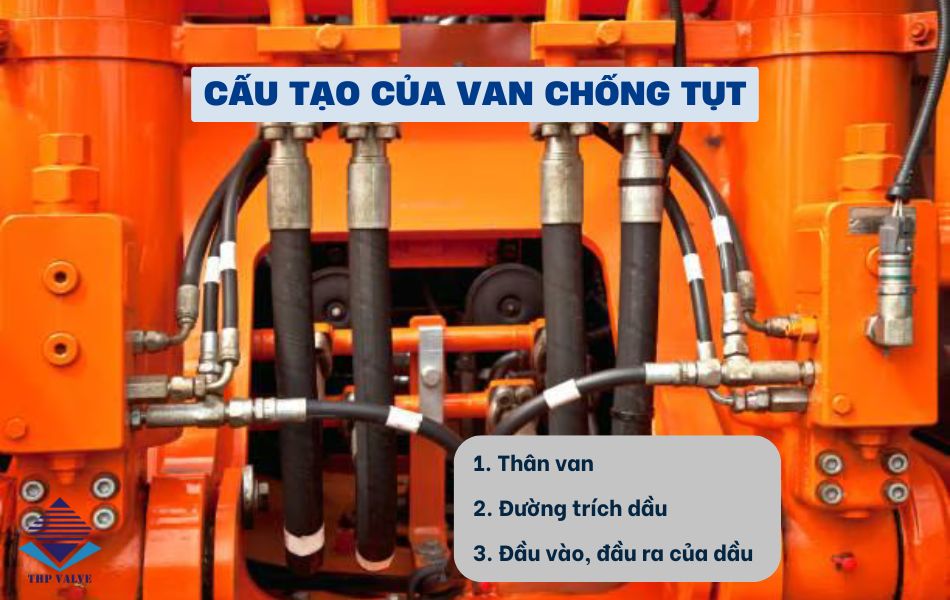

Phân tích chi tiết cấu tạo van chống tụt thủy lực

Để hiểu cách van hoạt động, chúng ta cần nắm rõ cấu tạo bên trong của nó. Mặc dù có nhiều thiết kế từ các nhà sản xuất khác nhau, cấu tạo van chống tụt về cơ bản sẽ bao gồm các bộ phận cốt lõi sau:

Thân van: Là lớp vỏ bọc bên ngoài, thường được làm bằng thép carbon hoặc inox để có thể chịu được áp suất làm việc rất cao của hệ thống thủy lực. Bên trong thân van là các đường dẫn dầu và khoang chứa các linh kiện.

Poppet chính & lò xo chính: Đây là trái tim của chức năng "van một chiều". Poppet chính (đôi khi là viên bi) có nhiệm vụ chặn kín đường dầu chảy ngược từ xi lanh ra ngoài. Lò xo chính luôn tác động một lực để giữ poppet này ở vị trí đóng, đảm bảo van luôn ở trạng thái khóa mặc định.

Piston điều khiển: Đây là bộ phận "thông minh" tạo nên sự khác biệt. Nó là một piston nhỏ, được thiết kế để nhận tín hiệu áp suất từ đường dầu điều khiển. Khi có áp suất, piston này sẽ di chuyển và tác động một lực cơ học trực tiếp hoặc gián tiếp để đẩy Poppet chính mở ra, cho phép dầu chảy ngược.

Các cổng kết nối dầu:

• Cổng V (Valve/Inlet): Cổng này nối với van phân phối, là nơi nhận dầu từ bơm để cấp vào xi lanh.
• Cổng C (Cylinder/Outlet): Cổng này được nối trực tiếp với xi lanh thủy lực.
• Cổng X (Pilot): Cổng nhận tín hiệu áp suất điều khiển để thực hiện thao tác mở van cho dầu chảy ngược (hạ tải).

Nguyên lý hoạt động của van chống tụt

Để hình dung rõ nhất, chúng ta sẽ xem xét hoạt động của van chống tụt qua 3 trạng thái chính trong một chu trình nâng và hạ tải của xi lanh thủy lực.

Trạng thái 1: Nâng tải (Dòng chảy thuận)

Khi người vận hành ra lệnh nâng tải, bơm thủy lực sẽ đẩy dầu vào cổng V của van. Áp suất dầu lúc này đủ lớn để thắng lực của lò xo chính, đẩy poppet chính mở ra. Dòng dầu chảy thông suốt từ cổng V qua cổng C để đi vào xi lanh, làm xi lanh di chuyển đi lên. Ở trạng thái này, van hoạt động y hệt một van một chiều thông thường.

Trạng thái 2: Giữ tải (Khóa cứng)

Khi xi lanh đã đạt đến vị trí mong muốn và bơm ngưng cấp dầu, áp suất tại cổng V sẽ mất đi. Ngay lập tức, áp suất do tải trọng đè lên xi lanh (tại cổng C) cùng với lực đẩy của lò xo chính sẽ ép chặt poppet chính vào đế van. Dòng dầu bị khóa hoàn toàn bên trong xi lanh, giúp giữ tải được treo lơ lửng một cách an toàn và không bị tụt xuống.

Trạng thái 3: Hạ tải (Dòng chảy ngược có điều khiển)

Đây là lúc cơ cấu "pilot" phát huy tác dụng. Để hạ tải, người vận hành sẽ điều khiển van phân phối để cấp một dòng dầu điều khiển vào cổng X (cổng pilot). Áp suất này sẽ tác động lên piston điều khiển, làm nó di chuyển và đẩy poppet chính ra khỏi vị trí đóng. Lúc này, một lối thoát được mở ra, cho phép dầu từ trong xi lanh chảy ngược từ cổng C qua cổng V để quay về thùng chứa. Tải sẽ được hạ xuống một cách từ từ và có kiểm soát.

Ứng dụng phổ biến của van chống tụt trong công nghiệp

Với khả năng đảm bảo an toàn vượt trội, van chống tụt là một bộ phận không thể thiếu trong rất nhiều máy móc và hệ thống công nghiệp.

• Ngành thiết bị nâng hạ: Đây là ứng dụng phổ biến nhất. Van được lắp trên cần của xe cẩu, càng của xe nâng hàng, bàn nâng thủy lực, thang máy chở hàng để ngăn chặn sự cố rơi tải.
• Ngành xe cơ giới, xe chuyên dùng: Van được dùng để khóa cứng các chân chống thủy lực của xe cẩu, xe cứu hỏa, xe ép rác, đảm bảo xe đứng vững khi hoạt động. Nó cũng được dùng trong hệ thống ben của xe tải tự đổ.
• Ngành máy công cụ: Trong các máy ép thủy lực hay máy dập, van chống tụt giữ cho đầu ép (khuôn) không bị rơi tự do, bảo vệ an toàn cho công nhân và sản phẩm. Nó cũng được dùng để giữ chặt phôi trong các hệ thống kẹp thủy lực.
• Các ngành công nghiệp khác: Van chống lún còn có mặt trong các dây chuyền của nhà máy luyện kim, nhà máy ép nhựa, sản xuất giấy, lắp ráp ô tô, robot công nghiệp và nhiều lĩnh vực khác yêu cầu sự chính xác và an toàn.

Kinh nghiệm vàng khi chọn mua và sử dụng van chống tụt

Để van hoạt động hiệu quả, bền bỉ và an toàn, việc lựa chọn đúng sản phẩm và sử dụng đúng cách là cực kỳ quan trọng. Dưới đây là những kinh nghiệm bạn cần lưu ý:

Xác định đúng thông số kỹ thuật: Bạn cần biết rõ lưu lượng làm việc (lít/phút) và áp suất tối đa (bar) của hệ thống thủy lực để chọn loại van có thông số tương ứng hoặc cao hơn một chút.

Chọn đúng kích thước ren kết nối: Kích thước ren của van (ví dụ: G1/4", G3/8", G1/2"...) phải khớp chính xác với kích thước đường ống và cổng chờ trên xi lanh để đảm bảo lắp đặt dễ dàng và không bị rò rỉ.

Lắp đặt đúng chiều: Trên thân van luôn có ký hiệu mũi tên chỉ chiều dòng chảy tự do (từ V đến C). Việc lắp ngược sẽ khiến van không hoạt động và có thể gây hư hỏng hệ thống.

Chú ý đến tỷ lệ điều khiển (Pilot Ratio): Đây là thông số kỹ thuật quan trọng, thể hiện tỷ lệ giữa áp suất điều khiển cần thiết và áp suất tải. Tỷ lệ phổ biến là 3:1, 4:1. Chọn tỷ lệ phù hợp sẽ giúp van mở nhẹ nhàng và ổn định.

Bảo trì định kỳ: Đảm bảo dầu thủy lực trong hệ thống luôn sạch, không lẫn tạp chất. Các hạt bẩn có thể làm kẹt poppet hoặc xước bề mặt làm kín, gây rò rỉ và làm van mất tác dụng.

Lựa chọn nhà cung cấp uy tín: Hãy mua hàng tại các đơn vị có uy tín và kinh nghiệm như Tuấn Hưng Phát Valve. Điều này không chỉ đảm bảo bạn nhận được sản phẩm chính hãng, chất lượng mà còn được tư vấn kỹ thuật chính xác để lựa chọn đúng loại van phù hợp nhất cho ứng dụng của mình.

Qua bài viết, chúng ta đã cùng nhau đi sâu phân tích cấu tạo van chống tụt, nguyên lý hoạt động cũng như các ứng dụng quan trọng của nó trong thực tế. Việc hiểu rõ cấu tạo và cách thức vận hành của thiết bị an toàn này sẽ giúp người dùng lựa chọn đúng sản phẩm, vận hành hệ thống một cách an toàn và thực hiện công việc bảo trì, thay thế một cách hiệu quả hơn.
