Tìm hiểu van bi ren điều khiển điện: Cấu tạo, nguyên lý hoạt động và ứng dụng

Tuấn Hưng Phát Valve – một trong những đơn vị hàng đầu chuyên cung cấp thiết bị công nghiệp, tự hào mang đến cho quý khách hàng các sản phẩm van bi chất lượng cao. Trong số đó, van bi ren điều khiển điện là một dòng sản phẩm nổi bật được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như ứng dụng của loại van này, từ đó lựa chọn được thiết bị phù hợp cho hệ thống của mình.

Van bi ren điều khiển điện là gì?

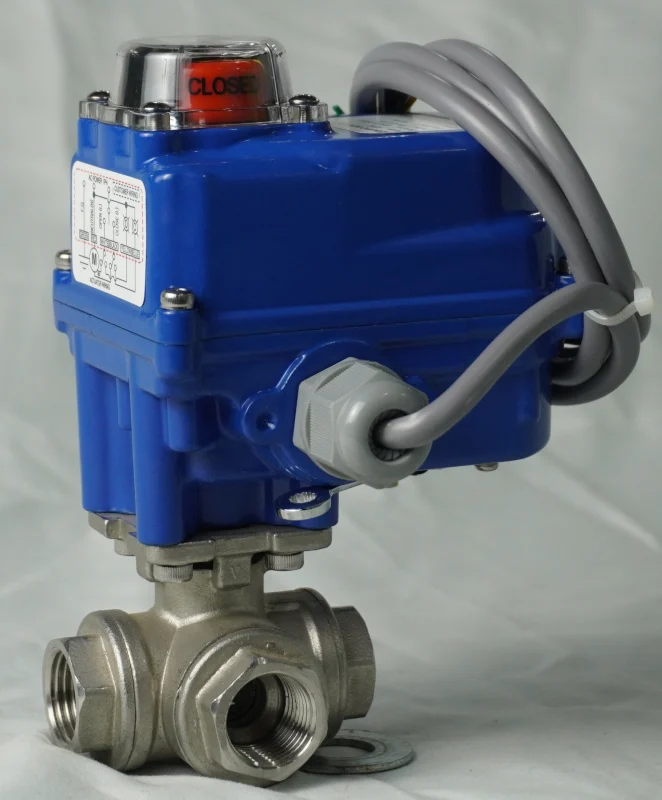

Van bi ren điều khiển điện là loại van bi được điều khiển đóng mở bằng động cơ điện, có kết nối ren tiện lợi để lắp đặt nhanh chóng trên đường ống. So với các loại van bi thông thường, việc trang bị động cơ điện giúp van vận hành tự động, nâng cao hiệu quả quản lý lưu chất và giảm thiểu công sức vận hành thủ công.Van bi ren điều khiển điện thường được sử dụng trong hệ thống đường ống có kích thước vừa và nhỏ, phù hợp với các công trình dân dụng, hệ thống cấp thoát nước, hơi, khí, dầu, và nhiều loại lưu chất khác.

Cấu tạo của van bi ren điều khiển điện

Để hiểu rõ hoạt động của van bi ren điều khiển điện, trước hết cần nắm được các bộ phận chính cấu thành:

Thân van (Body)

Thân van được làm từ các vật liệu như inox, đồng, gang hoặc nhựa tùy theo yêu cầu sử dụng và loại lưu chất. Phần thân van có ren để kết nối nhanh với đường ống mà không cần đến các bộ phận hàn phức tạp.

Bi van (Ball)

Bi van là bộ phận hình cầu có lỗ khoan xuyên tâm, khi xoay 90 độ sẽ đóng hoặc mở lưu chất đi qua. Bi van thường làm bằng inox hoặc thép không gỉ để đảm bảo độ bền và chống ăn mòn.

Trục van (Stem)

Trục van nối bi van với bộ điều khiển điện, truyền chuyển động xoay từ động cơ xuống bi van. Trục thường được làm từ vật liệu cứng, chống oxi hóa.

Bộ điều khiển điện (Actuator)

Đây là bộ phận quan trọng giúp van vận hành tự động thông qua động cơ điện. Bộ điều khiển điện nhận tín hiệu từ bộ điều khiển trung tâm và điều khiển bi van đóng hoặc mở. Có nhiều loại động cơ điện khác nhau: 24V, 220V, 380V với công suất phù hợp từng ứng dụng.

Các bộ phận phụ trợ khác

• Gioăng làm kín: Đảm bảo độ kín khít, tránh rò rỉ lưu chất khi van đóng.


• Nắp van, đai ốc: Giữ cố định các bộ phận và bảo vệ van khỏi các tác động bên ngoài.



Nguyên lý hoạt động của van bi ren điều khiển điện

Nguyên lý hoạt động của van dựa trên việc truyền chuyển động xoay từ bộ điều khiển điện xuống bi van để đóng hoặc mở đường ống.

• Khi nhận tín hiệu đóng van, động cơ điện sẽ quay trục van 90 độ theo chiều kim đồng hồ, bi van xoay sao cho lỗ khoan trên bi nằm vuông góc với hướng dòng chảy, tạo thành trạng thái đóng.


• Khi nhận tín hiệu mở van, động cơ quay trục van ngược chiều kim đồng hồ 90 độ, đưa lỗ khoan trên bi song song với dòng chảy, cho phép lưu chất đi qua tự do.



Do sử dụng động cơ điện nên việc điều khiển van có thể thực hiện từ xa thông qua bộ điều khiển trung tâm hoặc các hệ thống tự động hóa hiện đại, giúp tăng hiệu suất vận hành và giảm thiểu rủi ro do thao tác thủ công.

Ưu điểm nổi bật của van bi ren điều khiển điện

• Lắp đặt nhanh chóng, dễ dàng nhờ kết nối ren tiêu chuẩn, không cần hàn hoặc lắp đặt phức tạp.


• Hoạt động tự động, chính xác với khả năng đóng mở nhanh, giảm thời gian vận hành.


• Độ bền cao và khả năng chịu ăn mòn tốt, đặc biệt khi sử dụng vật liệu inox và gioăng chịu hóa chất.


• Tiết kiệm nhân công vận hành nhờ điều khiển từ xa và tự động hóa hệ thống.


• Phù hợp với nhiều loại lưu chất như nước, khí, dầu, hóa chất nhẹ trong nhiều ngành công nghiệp.



Ứng dụng của van bi ren điều khiển điện

Với những ưu điểm trên, van bi ren điều khiển điện được ứng dụng rộng rãi trong các lĩnh vực sau:

Hệ thống cấp thoát nước dân dụng và công nghiệp

Van giúp kiểm soát lưu lượng nước tự động trong hệ thống cấp nước, phòng cháy chữa cháy, hoặc hệ thống xử lý nước thải.

Ngành công nghiệp thực phẩm và dược phẩm

Ứng dụng trong các hệ thống dẫn chất lỏng sạch, nơi yêu cầu độ vệ sinh cao và vận hành tự động.

Hệ thống khí nén và hơi

Giúp đóng mở chính xác các đường dẫn khí nén hoặc hơi nước trong dây chuyền sản xuất, tăng hiệu quả vận hành.

Ngành công nghiệp hóa chất và dầu khí

Van bi ren điều khiển điện làm từ vật liệu chống ăn mòn được dùng để vận hành các hệ thống dẫn hóa chất nhẹ và dầu mỏ.

Các hệ thống tự động hóa nhà máy

Van được tích hợp vào hệ thống SCADA, PLC để điều khiển tự động theo các chương trình cài đặt, giảm thiểu sự can thiệp thủ công.

Những lưu ý khi chọn mua van bi ren điều khiển điện

Khi lựa chọn van bi ren điều khiển điện, bạn nên lưu ý một số yếu tố sau để đảm bảo phù hợp với nhu cầu sử dụng:

• Kích thước van và kích thước ren: Phù hợp với đường ống hiện có.


• Điện áp và loại động cơ điều khiển: Chọn loại phù hợp với hệ thống điện của nhà máy.


• Chất liệu thân van và bi van: Tùy thuộc vào loại lưu chất và môi trường làm việc.


• Áp suất và nhiệt độ làm việc: Chọn van có thông số kỹ thuật đáp ứng được điều kiện vận hành.


• Thương hiệu và chế độ bảo hành: Ưu tiên các nhà cung cấp uy tín như Tuấn Hưng Phát Valve để đảm bảo chất lượng và dịch vụ sau bán hàng.



Tổng kết

Như vậy, van bi ren điều khiển điện là thiết bị không thể thiếu trong các hệ thống tự động hóa hiện đại nhờ cấu tạo đơn giản, nguyên lý hoạt động hiệu quả và khả năng ứng dụng đa dạng. Lựa chọn sản phẩm chất lượng từ những nhà cung cấp uy tín như Tuấn Hưng Phát Valve sẽ giúp bạn tối ưu hóa quá trình vận hành, nâng cao hiệu suất và giảm thiểu chi phí bảo trì.Nếu bạn đang có nhu cầu tư vấn hoặc mua van bi ren điều khiển điện, đừng ngần ngại liên hệ với Tuấn Hưng Phát Valve – đối tác tin cậy với đa dạng các dòng van bi và thiết bị công nghiệp chất lượng cao.
