Van bypass là gì? Tìm hiểu cấu tạo và nguyên lý hoạt động

Trong hệ thống đường ống và thiết bị công nghiệp, việc điều khiển dòng chảy và áp suất là yếu tố vô cùng quan trọng để đảm bảo hoạt động ổn định và hiệu quả. Một trong những thiết bị không thể thiếu trong nhiều hệ thống như vậy chính là van bypass. Vậy van bypass là gì? Cấu tạo và nguyên lý hoạt động của nó như thế nào? Bài viết dưới đây từ Tuấn Hưng Phát Valve sẽ giúp bạn hiểu rõ hơn về thiết bị này cũng như ứng dụng thực tế của nó.

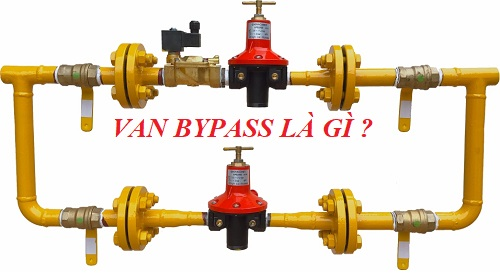

Van bypass là gì?

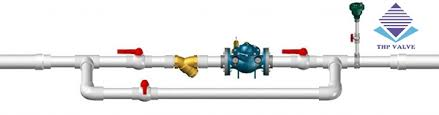

Van bypass là một loại van chuyên dụng được lắp đặt trong hệ thống đường ống nhằm điều tiết lưu lượng dòng chảy, kiểm soát áp suất hoặc cho phép dòng chảy đi qua một đường vòng (bypass) thay vì đi trực tiếp qua đường chính. Nói cách khác, van bypass có chức năng “bỏ qua” một đoạn đường ống hoặc thiết bị để duy trì hoạt động ổn định khi có sự cố hoặc cần điều chỉnh dòng chảy.

Tại sao phải dùng van bypass?

• Ổn định áp suất: Khi áp suất trong hệ thống vượt quá mức cho phép, van bypass sẽ mở ra để giảm áp bằng cách dẫn dòng chảy qua đường vòng.


• Bảo vệ thiết bị: Giúp bảo vệ các thiết bị như máy bơm, máy nén khỏi áp lực quá tải.


• Duy trì hoạt động liên tục: Trong trường hợp đường chính bị tắc hoặc cần bảo trì, van bypass cho phép dòng chảy vẫn tiếp tục lưu thông.



Vì vậy, hiểu rõ “van bypass là gì” sẽ giúp các kỹ sư, nhà vận hành lựa chọn và sử dụng van đúng cách, góp phần nâng cao hiệu suất và độ bền cho hệ thống.

Cấu tạo của van bypass

Cấu tạo của van bypass khá đơn giản nhưng hiệu quả trong việc kiểm soát dòng chảy. Một van bypass điển hình bao gồm các bộ phận chính sau:

1. Thân van (Body)

Thân van là bộ phận chính của van, thường được làm từ vật liệu bền như thép, gang, inox hoặc hợp kim chịu nhiệt và áp lực cao. Thân van có thiết kế phù hợp để chịu được áp lực làm việc trong hệ thống.

2. Cửa van (Disc/Plug)

Cửa van có nhiệm vụ đóng mở để điều chỉnh dòng chảy qua đường bypass. Tùy thuộc vào loại van, cửa van có thể là dạng đĩa, cổng hoặc plug. Khi van mở, dòng chảy sẽ được dẫn qua đường vòng; khi van đóng, dòng chảy chỉ đi theo đường chính.

3. Trục van (Stem)

Trục van kết nối với tay quay hoặc bộ điều khiển để điều khiển cửa van đóng mở. Trục van thường được làm từ thép không gỉ để tăng độ bền và chống ăn mòn.

4. Bộ phận điều khiển

Van bypass có thể được điều khiển thủ công bằng tay quay hoặc tự động bằng bộ điều khiển điện, khí nén hoặc thủy lực. Bộ điều khiển giúp điều chỉnh chính xác lưu lượng dòng chảy theo yêu cầu vận hành.

5. Gioăng và vòng đệm (Seal)

Gioăng làm kín giúp ngăn rò rỉ dòng chảy tại các vị trí tiếp xúc giữa thân van và cửa van hoặc trục van. Chất liệu gioăng thường là cao su, PTFE hoặc vật liệu chịu nhiệt khác.

Nguyên lý hoạt động của van bypass

Van bypass hoạt động dựa trên nguyên lý điều chỉnh dòng chảy trong hệ thống để duy trì áp suất hoặc lưu lượng ổn định.

1. Khi hệ thống hoạt động bình thường

Khi áp suất và lưu lượng trong hệ thống nằm trong mức cho phép, van bypass thường ở trạng thái đóng hoặc mở một phần rất nhỏ để hạn chế dòng chảy qua đường vòng. Dòng chảy chính đi qua đường ống chính với áp suất và lưu lượng ổn định.

2. Khi áp suất tăng cao hoặc lưu lượng vượt mức

Khi áp suất hoặc lưu lượng tăng vượt mức cài đặt, van bypass sẽ mở ra cho phép dòng chảy chạy qua đường vòng để giảm tải cho hệ thống. Nhờ đó, áp suất trên đường chính được giảm xuống mức an toàn.

3. Trong trường hợp bảo trì hoặc sự cố

Nếu cần bảo trì hoặc xử lý sự cố trên đường ống chính, van bypass sẽ được mở hoàn toàn để dòng chảy có thể đi qua đường vòng, đảm bảo hệ thống vẫn hoạt động liên tục mà không bị gián đoạn.

Ứng dụng thực tế của van bypass

Van bypass được sử dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống kỹ thuật khác nhau như:

• Hệ thống nước và xử lý nước: Giúp điều chỉnh áp suất và bảo vệ máy bơm.


• Hệ thống hơi nước và hơi nóng: Điều tiết áp suất, ngăn ngừa sự cố do tăng áp.


• Ngành dầu khí và hóa chất: Đảm bảo an toàn khi vận hành các hệ thống có áp suất cao, dòng chảy phức tạp.


• Hệ thống HVAC (Heating, Ventilation, Air Conditioning): Giúp cân bằng áp suất và lưu lượng nước hoặc chất làm lạnh.



Cách chọn van bypass phù hợp

Để chọn được van bypass phù hợp, bạn cần lưu ý các yếu tố sau:

• Kích thước và vật liệu thân van: Phù hợp với đường ống và môi trường làm việc.


• Áp suất và nhiệt độ làm việc: Van phải chịu được áp suất và nhiệt độ tối đa trong hệ thống.


• Loại van: Van cầu, van cổng, van bi hoặc van tiết lưu tùy vào mục đích sử dụng.


• Kiểu điều khiển: Thủ công hoặc tự động để phù hợp với nhu cầu vận hành.


• Tiêu chuẩn kỹ thuật: Đảm bảo van đạt tiêu chuẩn quốc tế hoặc theo yêu cầu kỹ thuật riêng biệt.



Lợi ích khi sử dụng van bypass từ Tuấn Hưng Phát Valve

Là đơn vị cung cấp van công nghiệp uy tín, Tuấn Hưng Phát Valve mang đến giải pháp van bypass chất lượng cao với nhiều ưu điểm:

• Chất lượng vật liệu cao cấp: Thép, inox chịu áp lực và chống ăn mòn tốt.


• Đa dạng mẫu mã: Phù hợp với nhiều hệ thống và môi trường làm việc.


• Đảm bảo an toàn và độ bền: Sản phẩm được kiểm định nghiêm ngặt.


• Dịch vụ tư vấn chuyên nghiệp: Giúp khách hàng lựa chọn van bypass phù hợp nhất với hệ thống của mình.

Kết luận

Qua bài viết này, chắc hẳn bạn đã hiểu rõ hơn về van bypass là gì, cấu tạo và nguyên lý hoạt động của van. Van bypass đóng vai trò quan trọng trong việc bảo vệ và điều chỉnh hệ thống đường ống, giúp duy trì hoạt động ổn định, an toàn cho các thiết bị công nghiệp.Nếu bạn đang cần tư vấn hoặc mua van bypass chất lượng, đừng ngần ngại liên hệ với Tuấn Hưng Phát Valve – nơi cung cấp các giải pháp van công nghiệp uy tín hàng đầu, mang đến sản phẩm và dịch vụ tốt nhất cho khách hàng.
